◎ 特點
P系列直通單座調節閥是一種頂導向結構的調節閥,采用球形閥體,具有結構緊湊、調節精度高、壓降損失小、流量特性精確、導向面積大、防振動等優點。
按工況要求可配用氣動、電動執行機構，整機輸出力大、動作靈敏、可調范圍大、維護方便、可用于控制各種不同工況的流體，適應各種苛刻的工作條件。
廣泛應用于石油、化工、電力、輕紡、造紙等行業，特別適用于泄漏量小、閥前閥后壓差不大的工作場合。
◎ 閥體體部分
結構大類：單座
閥芯型式：柱塞形
結構類型：標準型、散熱型、波紋管密封型
調節切斷型、、低溫型

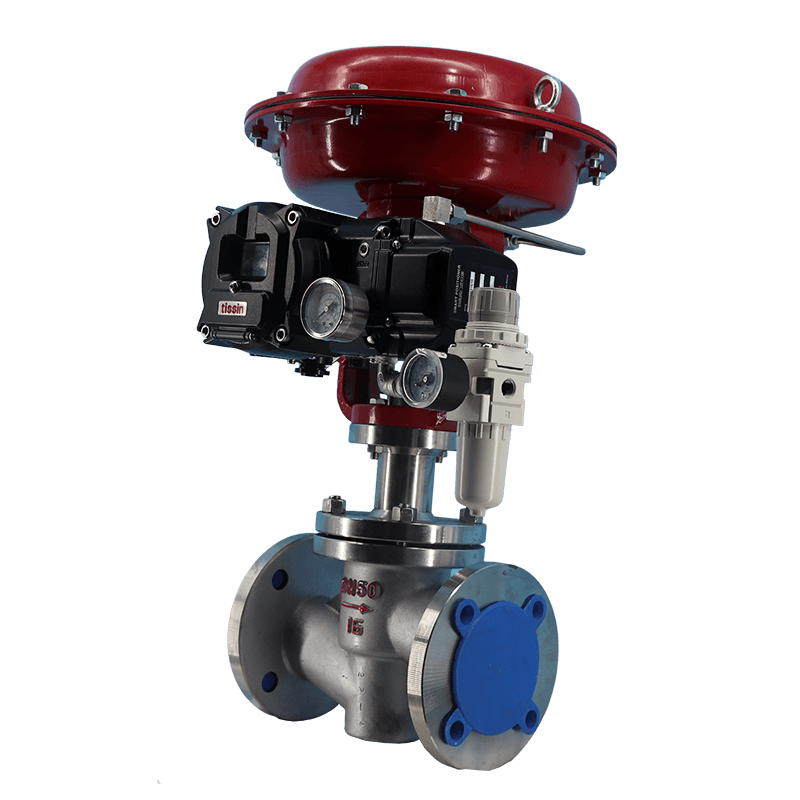

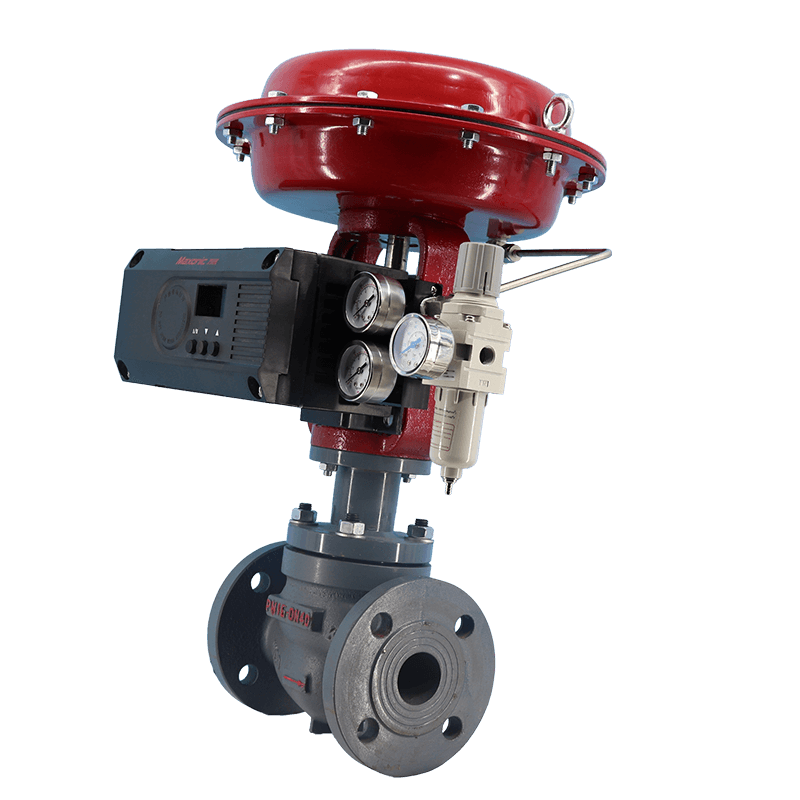

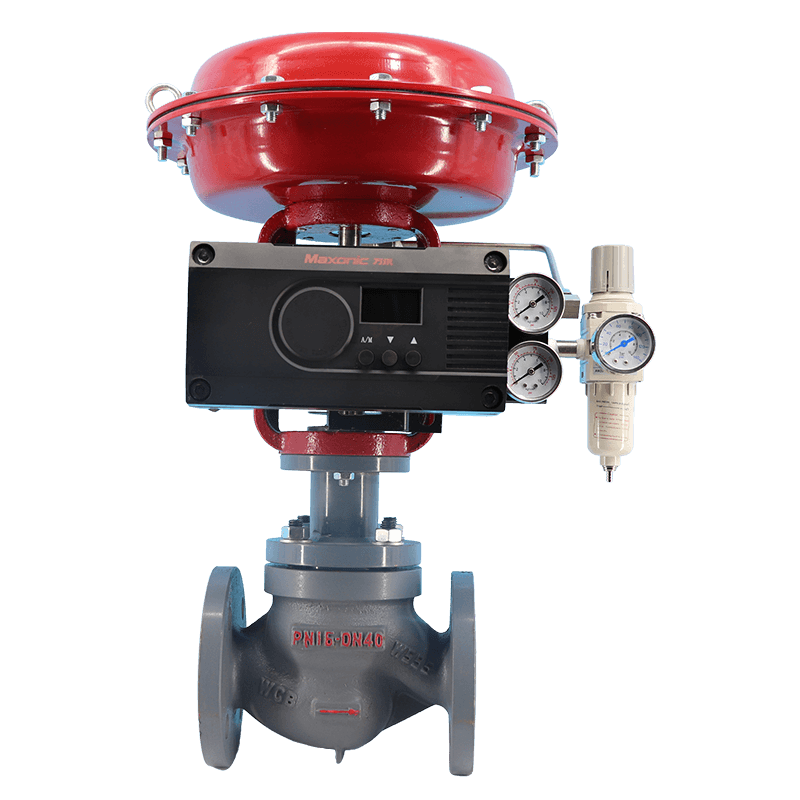

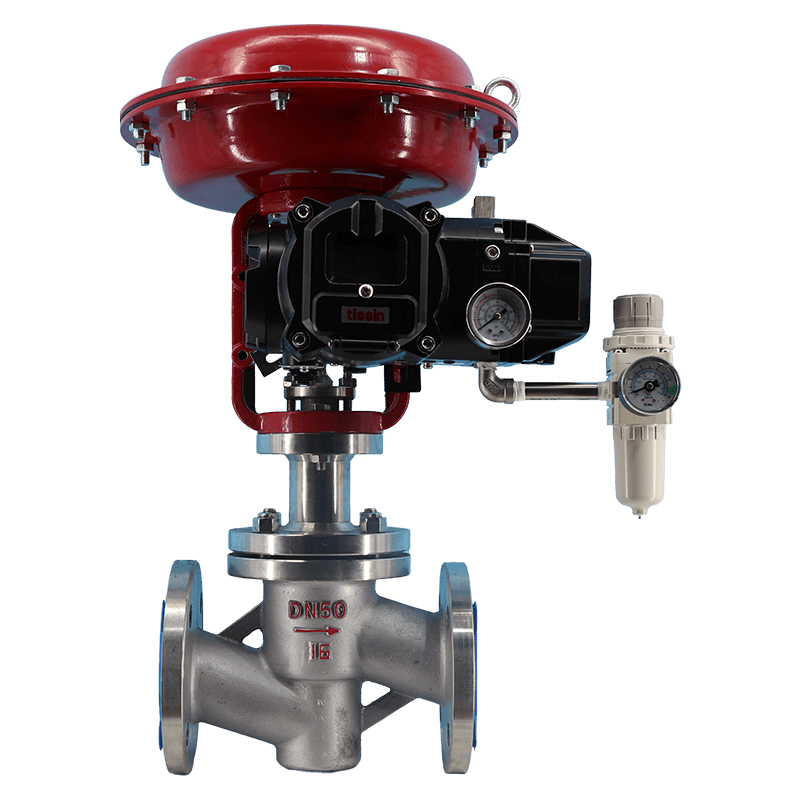

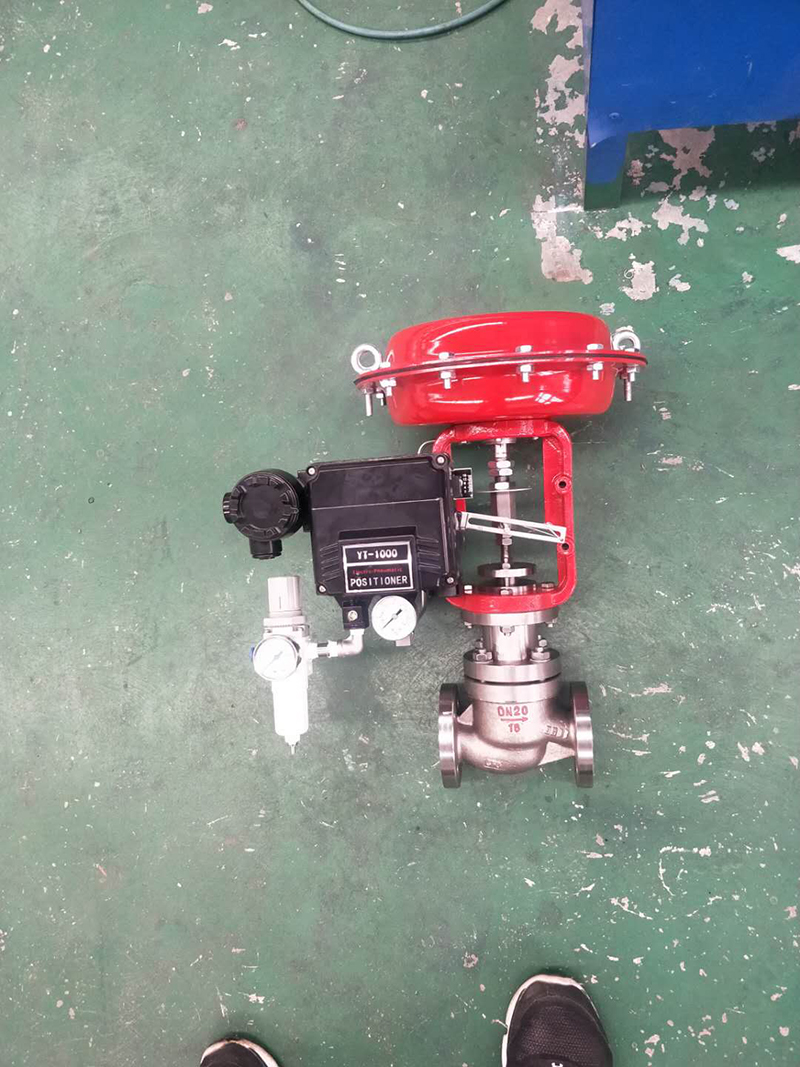

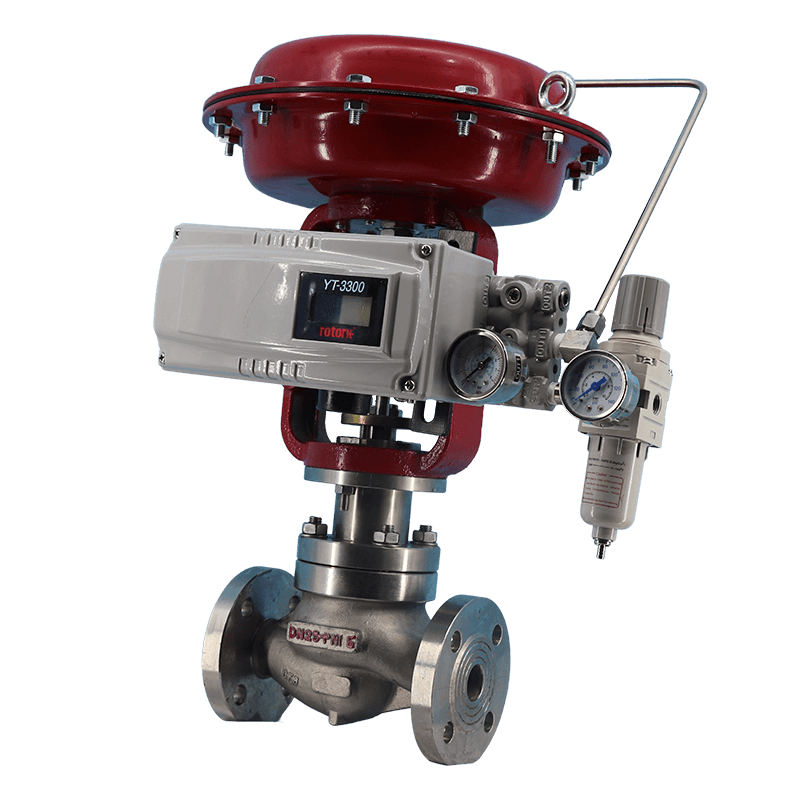

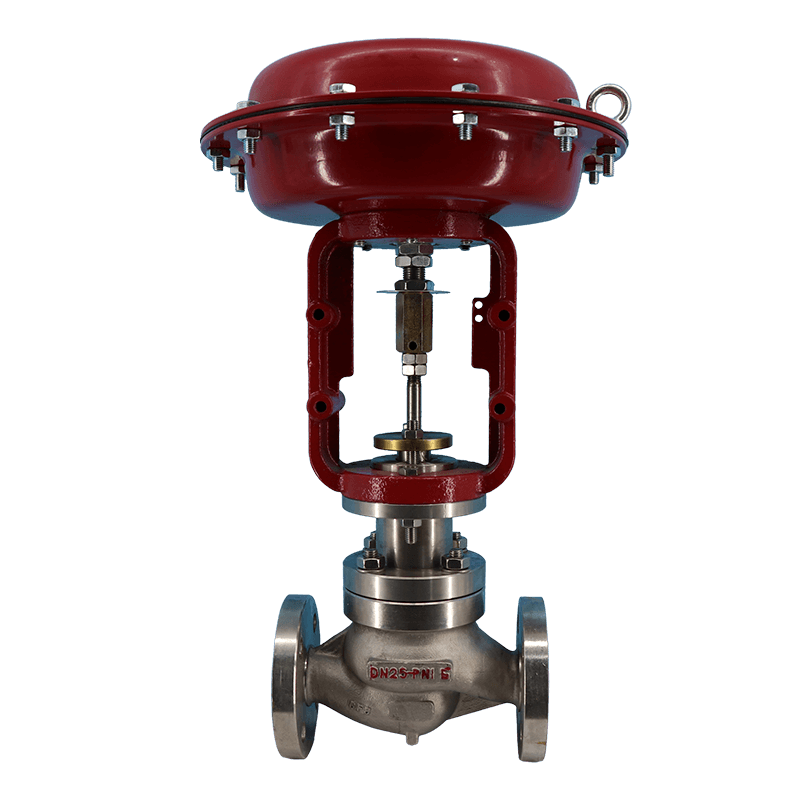

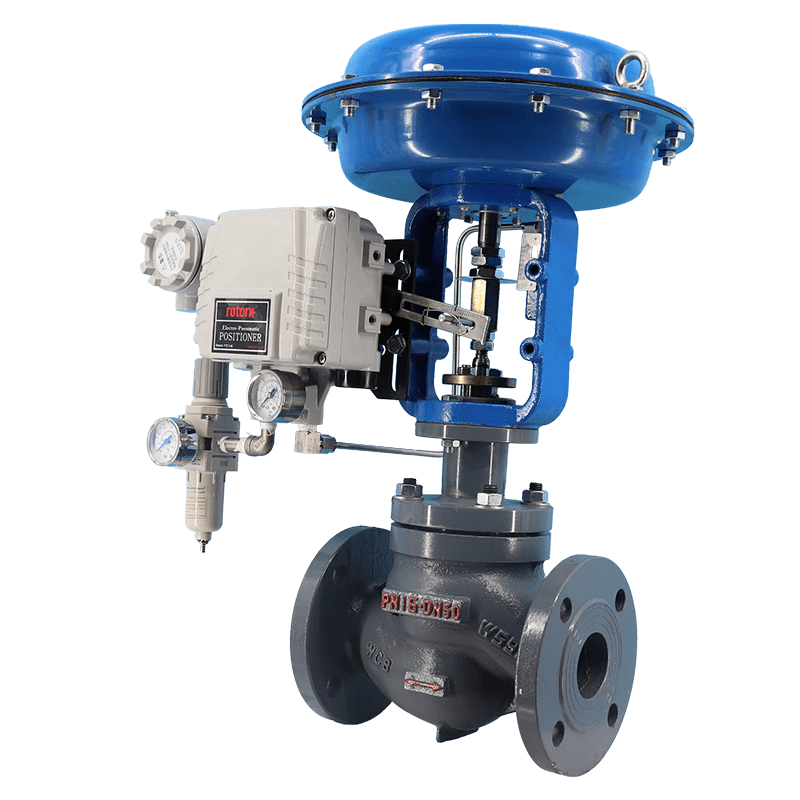

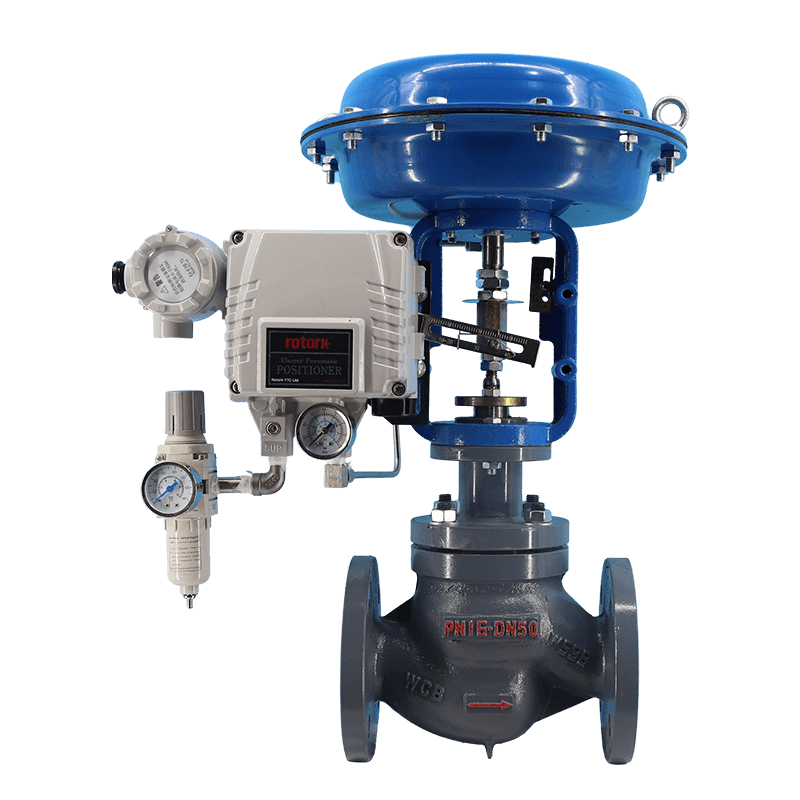

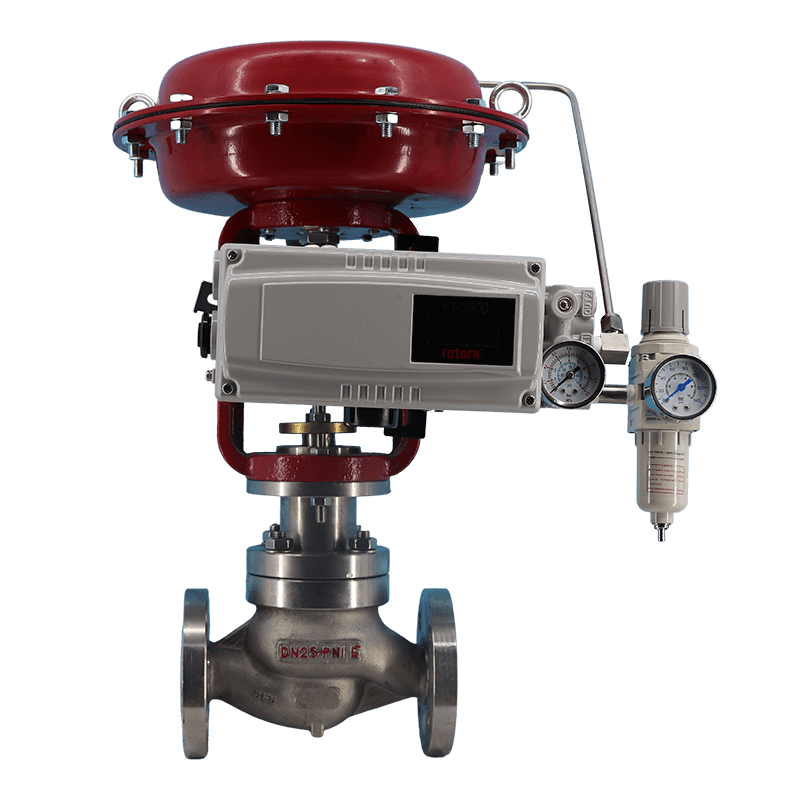

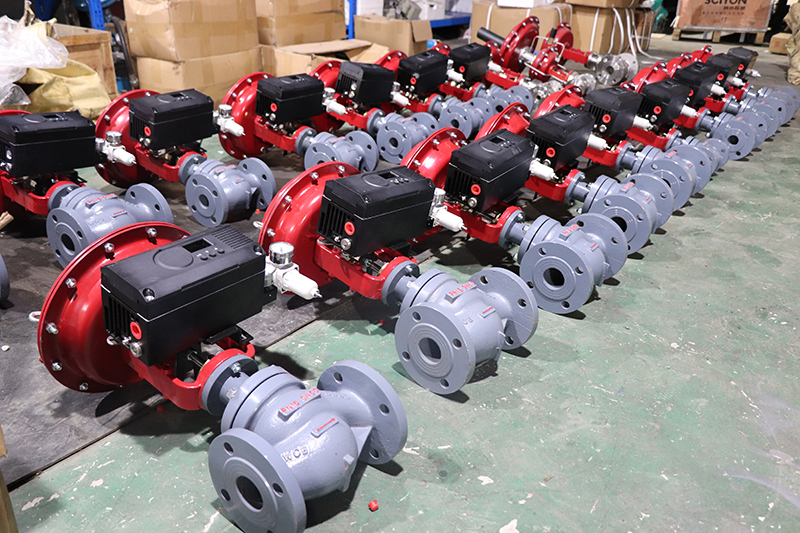

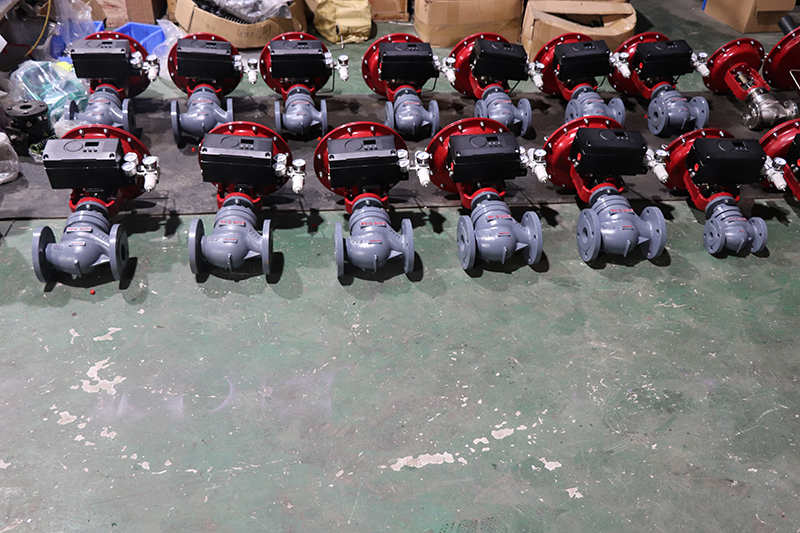

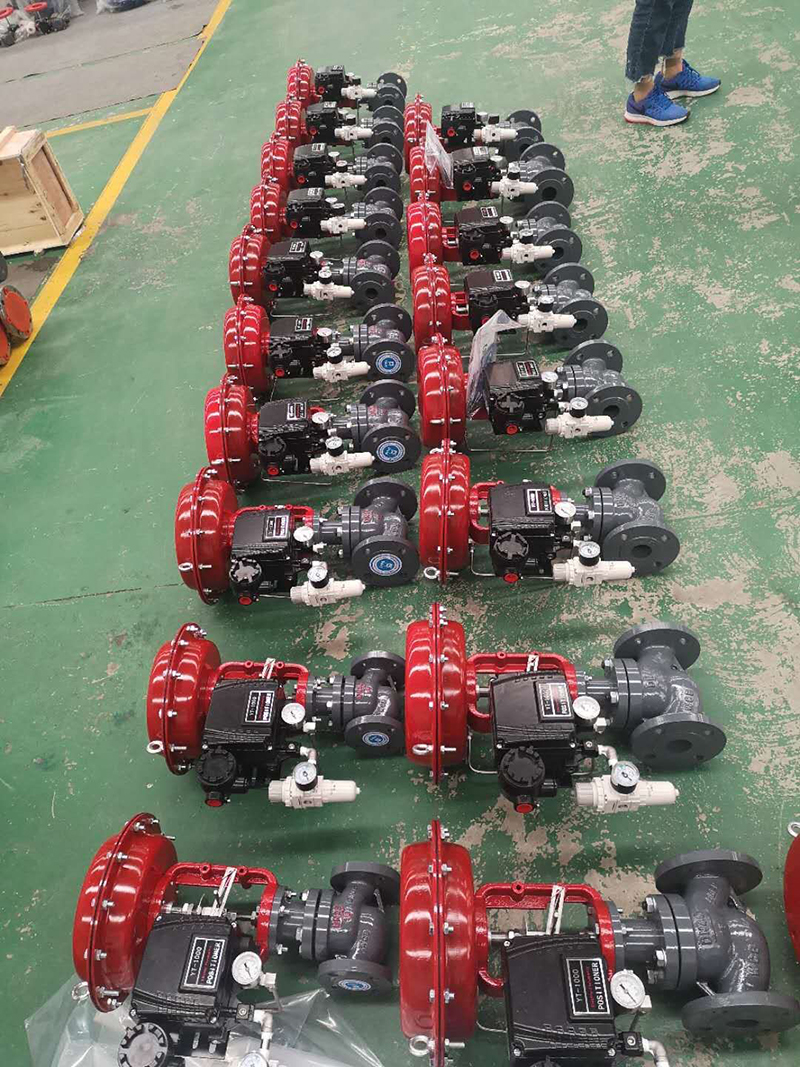

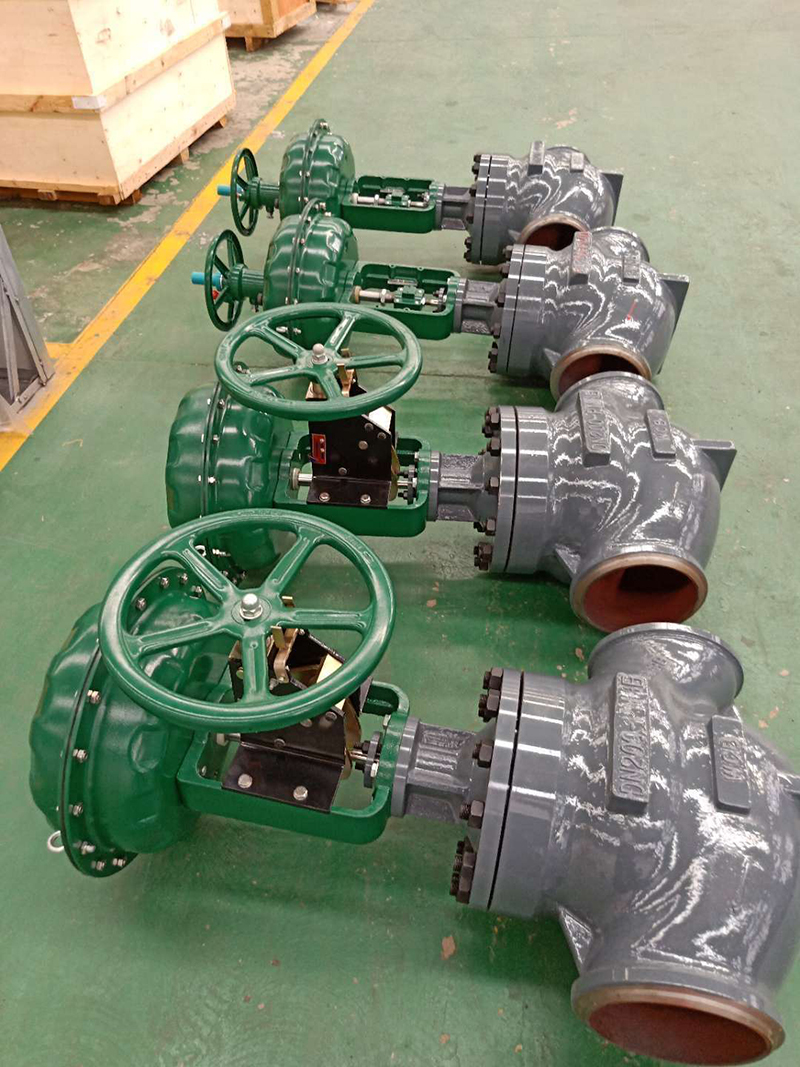

氣動薄膜單座調節閥

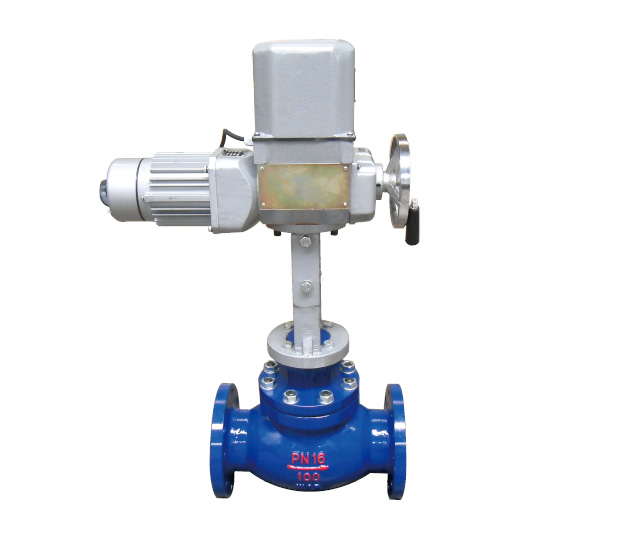

電動單座調節閥
◎ 規格與技術參數
公稱通徑DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
額定流量 Kv | 直線 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 |
等百分比 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | |
額定行程L(mm) | 16 | 25 | 40 | 60 | ||||||||
公稱壓力PN（MPa） | 1.6 4.0 6.4 | |||||||||||
固有流量特性 | 直線 等百分比 | |||||||||||
固有可調比R | 50 | |||||||||||
氣動執行機構 | 正作用 | PM280B | PM400B | PM600B | PM1000B | |||||||
反作用 | PM280K | PM400K | PM600K | PM1000K | ||||||||
膜片有效面積Ae(cm2) | 280 | 400 | 600 | 1000 | ||||||||
彈簧范圍Pr(KPa) | 20~100、40~200、80~240 | |||||||||||
氣源壓力Ps(MPa) | 0.14、0.25、0.28 | |||||||||||
電動執行機構 | 型號 | 3610L系列、3810L系列、PSL系列、SKZ系列等 | ||||||||||
電源 | 220V.AC、380V.AC、24V | |||||||||||
定位器、電子式執行機構 輸入信號 | 4-20、0-10mA.DC及其它控制信號 或以上信號分程控制 | |||||||||||
注：表中數據為本公司標準配置，可按用戶要求另行選配。
◎ 允許壓差
氣開式（反作用） 單位：MPa
執行機構 型號 | 彈簧范圍 (KPa) | 氣源壓力 (MPa) | 公 稱 通 徑 DN (mm) | ||||||||||
20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||
PM280K | 40~200 | 0.25 | 2.55 | 1.63 | |||||||||
80~240 | 0.28 | 5.73 | 3.67 | ||||||||||
PM400K | 40~200 | 0.25 | 1.31 | 0.84 | 0.54 | ||||||||
80~240 | 0.28 | 2.95 | 1.89 | 1.21 | |||||||||
PM600K | 40~200 | 0.25 | 0.49 | 0.32 | 0.21 | ||||||||
80~240 | 0.28 | 1.11 | 0.73 | 0.47 | |||||||||
PM1000K | 40~200 | 0.25 | 0.23 | 0.16 | 0.09 | ||||||||
80~240 | 0.28 | 0.52 | 0.36 | 0.20 | |||||||||
氣關式（正作用） 單位：MPa
執行機構 型號 | 彈簧范圍 (KPa) | 氣源壓力 (MPa) | 公 稱 通 徑 DN (mm) | ||||||||||
20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||
PM280B | 40~200 | 0.25 | 3.34 | 2.14 | |||||||||
80~240 | 0.4 | 6.52 | 4.17 | ||||||||||
PM400B | 40~200 | 0.25 | 1.72 | 1.10 | 0.71 | ||||||||
80~240 | 0.4 | 3.36 | 2.15 | 1.37 | |||||||||
PM600B | 40~200 | 0.25 | 0.65 | 0.43 | 0.27 | ||||||||
80~240 | 0.4 | 1.26 | 0.83 | 0.53 | |||||||||
PM1000B | 40~200 | 0.25 | 0.30 | 0.21 | 0.12 | ||||||||
80~240 | 0.4 | 0.58 | 0.40 | 0.22 | |||||||||
電動允許壓差表 單位：MPa
DN（mm） 推力（N） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
2000 | 4.46 | 2.85 | 1.74 | 1.11 | 0.71 | ||||||
3000 | 6.68 | 4.28 | 2.61 | 1.67 | 1.07 | 0.63 | 0.42 | 0.27 | |||
5000 | 10.0 | 7.13 | 4.35 | 2.79 | 1.78 | 1.05 | 0.70 | 0.45 | 0.29 | 0.20 | 0.11 |
6500 | 5.66 | 3.62 | 2.32 | 1.37 | 0.91 | 0.58 | 0.37 | 0.26 | 0.14 | ||
10000 | 8.70 | 5.57 | 3.57 | 2.11 | 1.39 | 0.89 | 0.57 | 0.40 | 0.22 | ||
16000 | 0.91 | 0.63 | 0.36 | ||||||||
20000 | 1.14 | 0.79 | 0.45 |
允許壓差表的附注說明：
填料材質為PTFE；
介質的流向與閥芯關閉的方向相反；
金屬密封型泄漏等級為Ⅳ級；

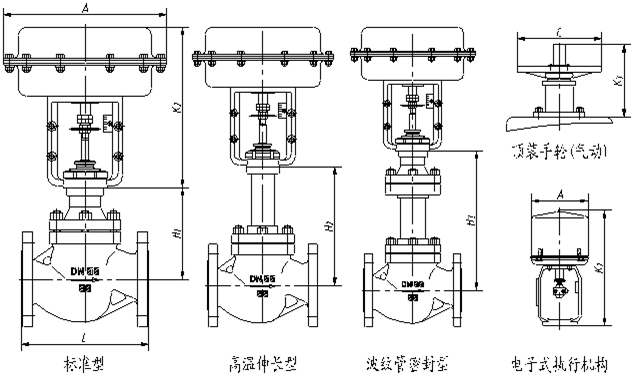

◎ 外形尺寸及重量
標準型、散熱、波紋管密封型、夾套保溫型外形尺寸及重量
單位：mm
公稱通徑DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
L | PN16/40 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | |
PN64 | 206 | 210 | 230 | 251 | 286 | 311 | 337 | 394 | 450 | 508 | 650 | ||
H1 | 125 | 125 | 155 | 155 | 165 | 200 | 205 | 210 | 275 | 330 | 372 | ||
H2 | 212 | 212 | 222 | 226 | 230 | 335 | 335 | 345 | 414 | 456 | 478 | ||
H3 | 320 | 320 | 402 | 402 | 405 | 627 | 628 | 635 | 698 | 702 | 728 | ||
A×K2 | 氣動 | φ282×260 | φ308×282 | φ394×362 | φ498×436 | ||||||||
電動 | φ225×370 | φ255×500 | φ310×700 | φ310×750 | |||||||||
C×K5 | φ220×182 | φ270×240 | φ320×315 | ||||||||||
重量 | PN16 | 20 | 21 | 24 | 33 | 37 | 65 | 68 | 86 | 118 | 145 | 215 | |
PN64 | 23 | 24 | 32 | 44 | 53 | 76 | 81 | 100 | 156 | 178 | 265 | ||
注: 1) 表中重量為氣動標準型不帶手輪等附件的數據；電動執行機構以3810系列為例。

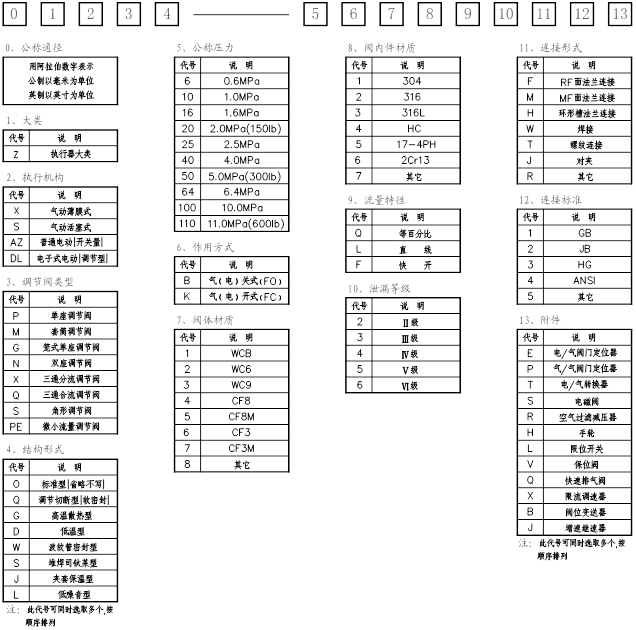

◎ 型號編制說明
例：50ZXP-16K11L4F4ERH表示公稱通徑為50mm的氣動薄膜單座調節閥，標準型，公稱壓力1.6MPa,氣開式（FC），閥體材料WCB，閥內件材料304，固有流量特性為線性，泄漏量等級Ⅳ級，連接形式RF面法蘭，法蘭標準ANSI，配附件：電氣閥門定位器、空氣過濾減壓器、手輪。
例2：簡易型號編制
ZXP-16K表示通徑為氣動薄膜單座調節閥，標準型，公稱壓力為1.6MPa，氣開式（FC）。
說明：可采用“作用方式”以前（含）的代號去掉“公稱通徑”代碼組成簡易型號。
